一、安装与调试

1、用途

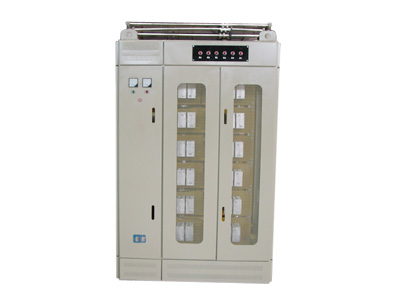

GTA-1000/1650型大功率硅整流装置主要用于1650V矿山电力机车牵引变电所的动力直流电源。该设备采用自然风冷循环,具有体积小、噪音低、维修简便等优点。

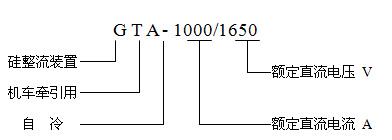

2、型号及含义


3、正常工作条件
3.1海拔不超过1000米;
3.2周围介质温度不高于+45℃;
3.3无导电及易爆尘埃,无腐蚀金属及破坏绝缘的气体与蒸汽的场所;
3.4无剧烈振动和冲击以及垂直倾斜不超过5%的场所;
3.5电网供电电压波动不超过±5%的额定值。
4、主要技术数据
4.1整流方式:三相桥六脉波整流
4.2交流输入电压:AC1325V
4.3额定直流电压:DC1650V
4.4额定直流电流:1000A
4.5冷却方式: 自冷
4.6噪音: <55dB
4.7整流装置外形尺寸:1400*1200*2200mm (W*D*H)
5、主要特点
5.1整流器采用三相桥式六脉波整流接线,选用ZP大工率整流元件,具有较强的过载能力。
5.2整流器采用自冷式结构,柜外壳除百叶窗外,大部分面积为网式结构,非常有利于散热。
5.3由于取消了风机从而大大减小了整流器的外形尺寸,节省了大量的土建空间。
5.4整流器设有硅元件的故障监视,直流回路电压电流的显示及主回路进线开关状态的指示,非常便与操作人员的日常维护。

5.5整流器具有各种过压保护措施,运行安全可靠。

二、安装与调试

1).安装硅整流装置均安装在牵引变电站的室内,要求如下:

a. 室内空气应干燥洁净,以免影响装置的电气绝缘。

b. 按照整流器的安装地脚图,选择合适位置安装,安装的位置要有利于整流器的检修维护。

c. 整流器柜壳要求可靠接地。

d. 整流器的进出线安装要牢固保证足够的绝缘距离。

e. 在吊装移动整流柜时应小心,尽量避免碰撞保证柜体及元件不受损坏。

2).调试

2.1开箱后检查电器元件及柜体是否有损伤,如果有,请尽快与制造厂联系。
2.2检验信号回路指示动作是否正确。
2.2检查主回路线间与地之间的绝缘电阻,电气间隙爬电距离,高电位线与低电位线是否分开。控制回路对柜壳(地)要能耐受工频试验电压2KV一分钟,主回路对柜壳及控制辅助回路要耐受工频试验电压4.2KV一分钟(试验时硅整流元件,压敏电阻,避雷器,电容器两极间应短接)。做该试验时最好有制造厂家人员作现场指导。

3、附录1:电气原理图

4、附录2:结构组列图
