1、概述

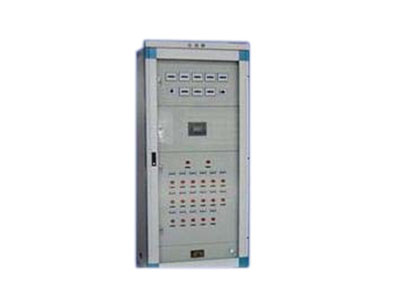

GJDW智能型交流屏采用ATS自动转换开关和智能监测控制技术，是集开关与逻辑控制于一体，切换可靠性更高、功能更完善的双交流电源切换类产品，不仅实现了电气和机械双闭锁，从根本上保证了电源的安全可靠切换，还可方便地实现多电量的集中监测，并可根据用户需要接入远程监控系统。具有技术先进、性能完善、安全可靠、自动化程度高、外形美观、操作方便、使用范围广等显著特点, 是新一代全面取代传统交流接触器、断路器构成的双电源切换方式的高新技术产品。该产品适用于变电站、发电厂、通信机房、高层楼宇、银行、医院、煤矿、船舶、工业流水线、化工、冶金、人防和军事设施等高供电可靠性要求、实行无人值班的重要用电场所。

2、型号含义

3、使用环境
3.1、户内使用，室内通风良好；
3.2、海拔高度不超过2000米；
3.3、环境温度：-10℃～+50℃；
3.4、相对湿度不大于90%；
3.5、大气压力80～110Kpa；
3.6、周围介质无导电尘埃与导致金属或绝缘损坏的腐蚀性气体等。

4、技术指标
4.1、工作电压：三相四线380V，50Hz；
4.2、额定输出电流总容量和输出回路总数可根据用户要求设置。
4.3、双电源切换采用PC级ATS开关，微机监控装置可同时监控两台ATS开关，对CB级及CC级ATS开关同样适用；
4.4、监测电源系统所有运行参数，显示采用240*128大屏幕液晶屏；
4.5、系统设有多种工作模式可供用户选择，如固定供电模式、自动切换模式等；
4.6、全汉化的人机界面，操作简单、方便；
4.7、采集、显示两路交流输入三相电压、三相电流、频率、功率、有功、无功、电度等参数，电度计量选用计量专用芯片ATT7022B，满足计量计费要求；
4.8、具有过压、欠压、缺相、过载、零序过流等检测告警功能；
4.9、设有自动/手动状态切换，在手动方式下，可强制切换；
4.10、母线系统负荷出线真正模块化。结构紧凑，安全美观，维修更加方便，是目前低压电源系统
4.11、所有设置及测量显示值校准均可通过软件设置完成；
4.12、系统可选配监测每回出线开关状态，开关状态变位告警；
4.13、具有两路隔离通信接口，既一路隔离RS485口用于与开关状态采集单元及其它系统智能监测设备通信，另一路RS232/485口用于与综自或上位机通信。

5、设计与安装
5.1、屏体结构为PK-10型，前后门带锁，整机板材构成；
5.2、外形尺寸为2260×800×600（高×宽×深），单位为mm；
5.3、安装时将接地端与接地网可靠连接，再将三相四线交流电源引入屏后的端子排（A，B，C，N）。

6、订货须知
订货时须提供以下内容:
6.1、交流屏的技术要求及数量。
6.2、屏体结构尺寸及颜色。
6.3、其它特殊要求。
