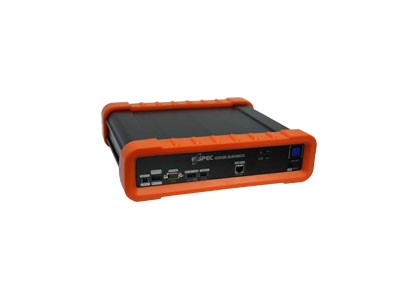

Elspec G3500便携式电能质量黑匣子，连续记录48小时（2天）、每一个周波的数据和波形，不需要触发阈值，采样率电压：512点/周波，电流：256点/周波，与记录一年的Elspec G4500电力系统黑匣子、一起构成了Elspec便携式黑匣子的家族。
与Elspec G4400在线监测相同的、革新的技术，Elspec G3500便携式电能质量分析仪可以连续记录波形，成为市场上最先进的电能质量仪器。不需要门槛、不需要触发阈值，简单地接入、不会丢失任何事件。
一个快速10/100Mbps以太网端口，内置的Web Server可以直接、综合地查看实时数据，进行故障原因的远程分析。中文PQSCADA Investigator分析软件，图表式监控电能质量分析仪、以及所有记录的历史数据，可以自动生成EN50160和客户自定义的报告。 产品技术指标 |
|
|
输入通道 |
9 个测试通道，4 个AC 电压， 4个 AC 电流，1 个温度 |
|
功率输入 |
85-260 VAC /2A，120-370 VDC，48VDC，电池 (最大3小时 – 可更换) |
|
额定电压 (直接电压输入) AC/DC |
1kVAC RMS / 最大到1kVDC |
|
过载时的测试 |
Up to 8kVAC |
|
尺寸 (WxHxD) (mm) |
310 x 85 x 250 (mm) |
|
重量 |
2.5 Kg |
|
精度 |
超过 0.1% + 钳子不确定性 |
|
电流探头 |
自动检测 |
|
AC 电压钳熔丝/读数 |
500 mA / 1000 V |
|
RoHS 兼容性 |
Full |
|
环境指标 |
|
|
适用 |
室内 – IP30 |
|
运行温度 |
0 to 50 °C |
|
存储温度 |
(-20) to 60 °C |
|
最大相对湿度 |
85% (无冷凝) |
|
海拔 |
最大2000米 |
|
污染等级 |
2 |
|
安装目录 |
II |
|
实时的测量 |
|
|
采样率 (所有通道同步或同时发生) |
电压：512点/周波，电流：256点/周波 |
|
谐波 |
电压最大 H255，电流最大 H127 |
|
间谐波 |
根据 IEC 61000-4-30 标准 |
|
数据和波形记录 |
|
|
时间标精度 |
1 μSec |
|
限制的连续数据和波形记录 |
连续 48小时 (cyclic – FIFO) |
|
电能质量分析 |
|
|
暂态检测 |
39 μSec @ 50 Hz / 32.5 μSec @ 60 Hz |
|
通信和I/O |
|
|
以太网端口 |
1 x 10/100Mb 以太网端口 |
|
串行口 |
1 x RS-232, 1 x RS-485 |
|
数字 I/O |
4 x 5÷24 VDC 数字输入 |
|
继电器 (干触点) |
1 x Change Over – Form C |
|
可选的显示器 |
分析实验室 (PC) / LCD |
|
通信 |
TCP/IP, HTTP, FTP, OPC DA, Telnet; DHCP Client; SNTP, 3G (HSDPA)* |
|
同步 |
SNTP, IRIG-B, 1PPS, GPS, Internal |
标准配置（报价根据配置不同有区别）：
• 1 G3500 Portable unit（1个G3500便携式设备）
• 4 current flexible CT’s（4个一次侧柔性电流夹钳）
• 5 Voltage clamps（5个电压夹钳）
• Mobile analysis lab with complete tablet PC（平板电脑、中文软件，可选）
• Power cord（2小时电池保护、外接电源转换）
• Carrying bag（手提袋包装）
• Installation CD（安装CD盘）
• User Manual（用户手册）
